Détecteur de métaux gravitaire QUICKTRON 07 RH HyQ Clean
Le très sensible détecteur de métaux gravitaire QUICKTRON 07 RH HyQ Clean a été conçu pour détecter des particules métalliques se trouvant dans des produits friables transportés par gravitation dans des réseaux de tuyauterie. Le détecteur QUICKTRON 07 est synonyme de détecteurs de métaux ayant une précision de détection maximale et une fiabilité très élevée. La bobine du détecteur comporte plusieurs couches de blindage et aucun tube en plastique n’est nécessaire pour le capteur. De ce fait, le détecteur est insensible aux perturbations électromagnétiques extérieures, ce qui lui permet de réaliser une détection des métaux extrêmement précise.
Ce détecteur est totalement automatique et il comporte un clapet d’éjection à haute vitesse qui permet d’éliminer très précisément les contaminants et de minimiser les pertes en produits de bonne qualité.
Grâce à sa faible hauteur et à ses dimensions compactes, le détecteur QUICKTRON 07 RH HyQ Clean peut être facilement intégré dans la tuyauterie existante.
Il est fabriqué en acier inoxydable et ce, en mettant l’accent sur un design hygiénique. Il répond aux exigences les plus strictes en matière d’hygiène, il est facile à nettoyer et il résiste à la plupart des procédures de nettoyage. Il ne comporte aucun recoin ni poche cachée où la matière pourrait se déposer !
Grâce à son design hygiénique et à sa sensibilité extrême, le détecteur QUICKTRONu 07 RH HyQ Clean est une élite absolue parmi les détecteurs gravitaires utilisés pour contrôler les mélanges friables transportés en chute libre.
Ce détecteur est équipé d’une unité de commande AMD 07 qui propose un grand nombre de fonctions avancées. Cette unité comporte un écran tactile, sa manipulation est donc simple et intuitive.Il permet un suivi permanent des composants électroniques et mécaniques. Le système mesuNET vous permet d’accéder à cet équipement à distance. L’unité fait partie du détecteur, mais elle pourra cependant aussi être installée hors du détecteur.
En standard, nous fournissons ce détecteur gravitaire pour des tuyauteries ayant un diamètre compris entre 80 et 300 mm. Nous pouvons bien entendu vous proposer aussi un détecteur destiné à des tuyauteries d’autres dimensions et sections (carrées, rectangulaires).
Avantages majeurs d'un détecteur de métaux gravitaire
- Détecteur de métaux conçu pour contrôler une matière friable en chute libre et satisfaisant aux exigences hygiéniques les plus strictes.
- Détecte toutes les particules métalliques, qu’elles soient libres ou sous forme d’inclusion dans le produit final.
- Une détection des métaux extrêmement précise et fiable.
- Résistant aux perturbations électromagnétiques.
- Simple à nettoyer – satisfait aux exigences hygiéniques les plus strictes.
- Une compacité qui facilite l’intégration dans les ateliers et lignes de production existants.

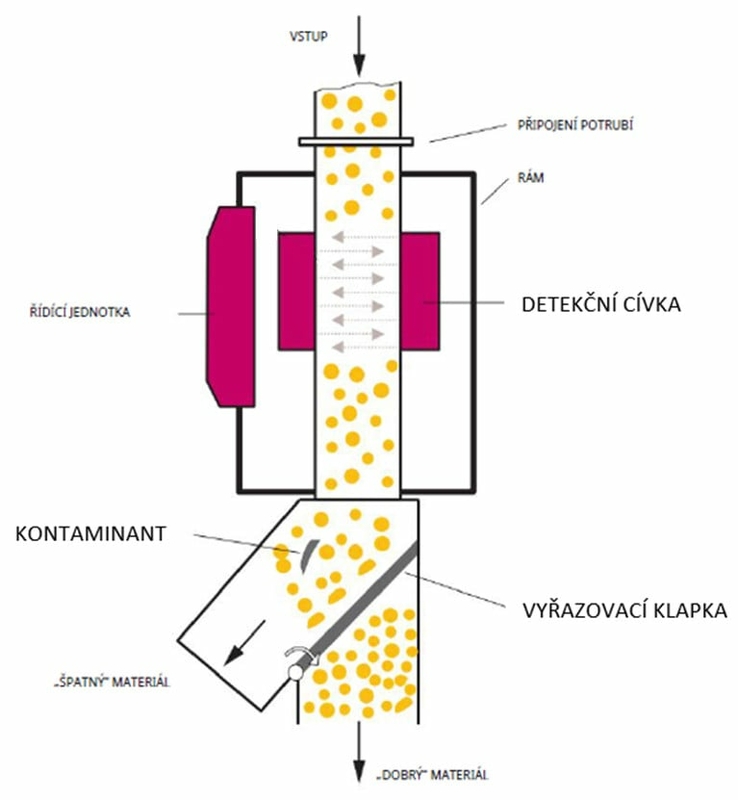

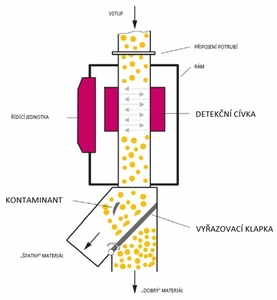

Principe de fonctionnement du détecteur
Le détecteur de métaux de la gamme Quicktron est installé sur une tuyauterie qui transporte des produits friables en chute libre. La matière contrôlée traverse une bobine de détection. Si la matière contient des inclusions de contaminants métalliques, la bobine détectera la présence de ces métaux et émettra un signal entraînant l’ouverture du clapet d’éjection. Le contaminant métallique et une petite quantité de matière seront redirigés vers la trémie de la matière « pas bonne ». Le clapet reprendra ensuite automatiquement sa position d’origine. Le fonctionnement du détecteur et celui de l’éjection des contaminants sont totalement automatiques.
Grâce au clapet d’éjection à haute vitesse qui a été utilisé, son fonctionnement est très rapide et précis, ce qui permet de minimiser les pertes en matière bonne.Le temps réservé à l’éjection de la matière peut être réglé.
Le détecteur de métaux de type tunnel METRON05 D est :
- Fiable – en fonction et détection des métaux
- Rapide – en réaction et nettoyage
- Conforme – en design et gestion des données
Design hygiénique
Facile à démonter – l’unité d’éjection pourra être démontée en moins d’une minute et ce, sans devoir utiliser aucun outil!
Le clapet d’éjection pourra, lui aussi, être facilement et rapidement démonté et nettoyé.
Équipements en option
Les détecteurs QUICKTRON 07 RH HyQ Clean peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- mesuSET – commande du détecteur par le biais d’un ordinateur portable
- mesuNET – possibilité d’accéder à l’équipement à distance
- Compresseur pneumatique
- Contenant à air comprimé
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Version pouvant être installée dans une atmosphère explosive (ATEX)
- Couleur sur demande
Matières utilisées
- Châssis – acier inoxydable (1.4301 / SS 304)
- Bobine de détection – acier inoxydable (1.4301 / SS 304)
- Unité de commande – acier inoxydable (1.4301 / SS 304)
- Zone du capteur – PE (polyéthylène), FDA alimentaire antistatique et conforme
- Bride de raccordement – acier inoxydable (1.4301 / SS 304)
- Clapet d’éjection – acier inoxydable (1.4301 / SS 304)
Dimensions
| A1: (mm) | A2/A3: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 80 | 100 | 42 | 190 | 280 | 350 | 220 | 230 | 600 |
| 100 | 100 | 73 | 190 | 280 | 350 | 220 | 230 | 680 |
| 120 | 120 | 80 | 190 | 280 | 350 | 220 | 230 | 700 |
| 150 | 150 | 80 | 190 | 360 | 385 | 290 | 300 | 825 |
| 200 | 200 | 90 | 225 | 370 | 435 | 380 | 320 | 980 |
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F1: (mm) | F2: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 250 | 125 | 255 | 450 | 500 | 345 | 370 | 490 | 1250 |
| 300 | 150 | 295 | 550 | 585 | 355 | 485 | 580 | 1600 |
Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.
Veuillez nous spécifier les modifications que vous souhaiteriez obtenir afin que nous puissions vous préparer une offre qui répond exactement aux besoins de vos ateliers.
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité,etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Tableau de la sensibilité du détecteur QUICKTRON 07 RH HyQ Clean
| Model | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| Sensibilité – bille en acier ayant un diamètre de (mm) | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 |
Unité de commande AMD 07
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Communication Éthernet = une flexibilité illimitée
- Unité de commande compacte
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Suivi dynamique et automatique – la sensibilité du détecteur est maximale
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Commande simple et intuitive – essentiel pour la manipulation du détecteur
- Écran en couleurs de 5,7“
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
- Connecteur USB – possibilité de sauvegarder les données, mise à jour rapide du logiciel, accélération des interventions de SAV
Contenu des fournitures
Les détecteurs QUICKTRON 05 A sont fournis avec les composants suivants:
- Tête de détection
- Une unité d’éjection intégrant des composants pneumatiques, un régulateur de la pression d’air, etc.
- Unité de commande
- Câbles de raccordement
- Hardware d’installation
- Notice utilisateur
- Alimentation : 100 – 240 V AC, 50/60 Hz
- Puissance absorbée : max. 50 W
- Niveau de protection : IP 66
- Température d’exploitation min. : – 10 °C
- Température d’exploitation max. : + 50 °C
- Humidité relative de l’air : 0 – 95 % (sans condensation)
- Vitesse de la matière à laquelle la détection des métaux est encore fiable : 1,5 – 6,0 m/s
- Câble d’alimentation : 1,8 m, avec fiche
