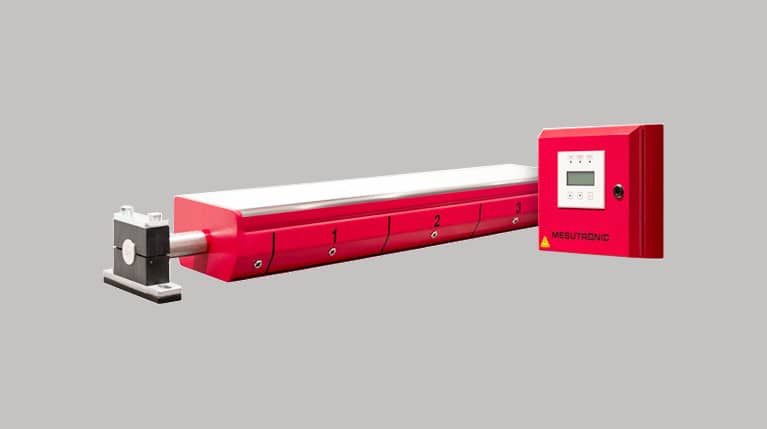

Détecteur de métaux multisegment METRON 04 ProfiLine
Le détecteur de métaux multisegment METRON 04 ProfiLine a été conçu pour détecter des contaminants métalliques se trouvant sur des bandes de film et dans des matières textiles. Grâce à une structure à plusieurs segments, il est capable déterminer avec précision le segment où se trouve le contaminant métallique détecté. Les opérateurs gagneront ainsi beaucoup de temps et les pertes en matière seront réduites.
La version standard du détecteur est capable de détecter des métaux alors que la matière se déplace à une vitesse de 10 m/s. La version haute vitesse sera quant à elle capable de détecter des métaux alors que la matière se déplace à une vitesse de 20 m/s !
Ce détecteur peut être installé aussi bien à la verticale qu’à l’horizontale. Grâce à une fixation à deux points, son installation est très simple et très rapide.
La longueur des différents segments de détection est de 300 mm. Le portefeuille de dimensions est très large. Dans notre offre standard, vous trouverez donc des détecteurs ayant des largeurs comprises entre 900 et 12000 mm ! En d’autres termes, vous pourrez réaliser une détection avec 3 à 40 segments !
La surface antistatique du capteur vous garantit d’excellents résultats de détection. De ce fait, le détecteur METRON 04 ProfiLine n’aura que des exigences minimales en termes de zone sans métal.
Avantages majeurs d'un détecteur de métaux simple face
- Détecteur de métaux électronique, à plusieurs segments (lame indicatrice), pour les textiles non-tissés ou les bandes de films/bobines. Utilisé pour réaliser un contrôle final des marchandises ou pour protéger les précieuses technologies de fabrication.
- Détecte automatiquement et sépare tous les métaux, qu’ils soient libres ou cachés dans la matière.
- Une détection des métaux fiable et précise en termes de positionnement.
- La garantie d’avoir un produit de la plus haute qualité.
- Démontage rapide grâce à une fixation en deux points.
- Pourra être installé partout – la longueur du détecteur peut être de 150 ou 300 mm.
Le détecteur de métaux simple face METRON 04 ProfiLine est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Simple – en installation et manipulation
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Équipements en option
Les détecteurs METRON 04 ProfiLine peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- Kit d’étalons d’essais permettant de vérifier la sensibilité du détecteur
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Couleur sur demande
- Alimentation, embouts spéciaux, etc.
- Version hautes températures pouvant être installée dans un milieu où la température atteint 120 °C
- Version haute vitesse pour une vitesse de matière de 20 m/s
N’hésitez pas à nous contacter pour que nous puissions vous préparer une solution qui soit à la mesure de vos besoins.
Dimensions
| A: Largeur de détection (mm) | B: Largeur du détecteur (mm) |
|---|---|
| 500 – 600 - … - 12000 | B = A + 160 |
A – Largeur de détection – peut être comprise entre 500 et 12 000 mm (par pas de 100 mm)
Sensibilité du détecteur de métaux
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.

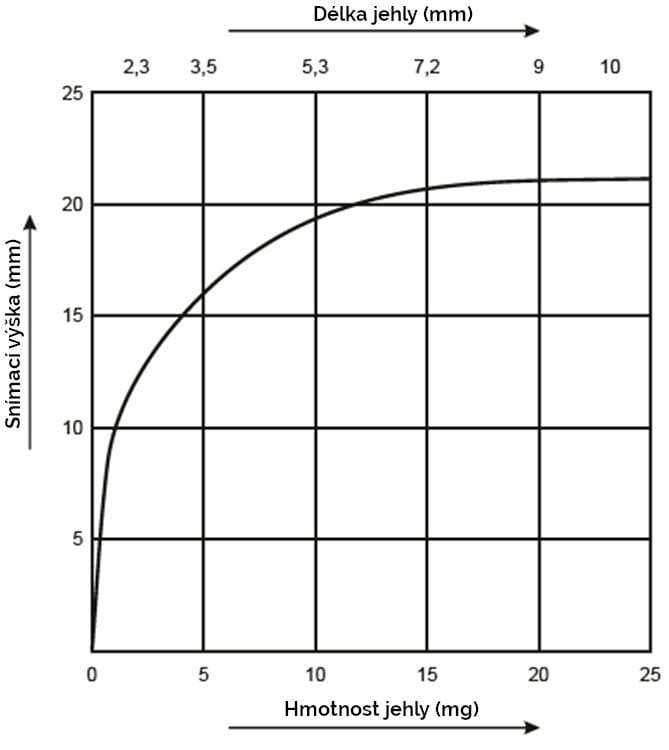

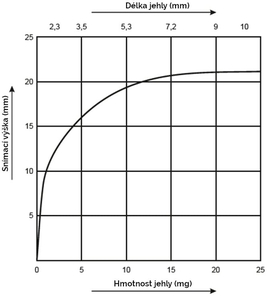

Diagramme de la sensibilité du détecteur METRON 04 ProfiLIne s'applique à LB 1,5 x LH

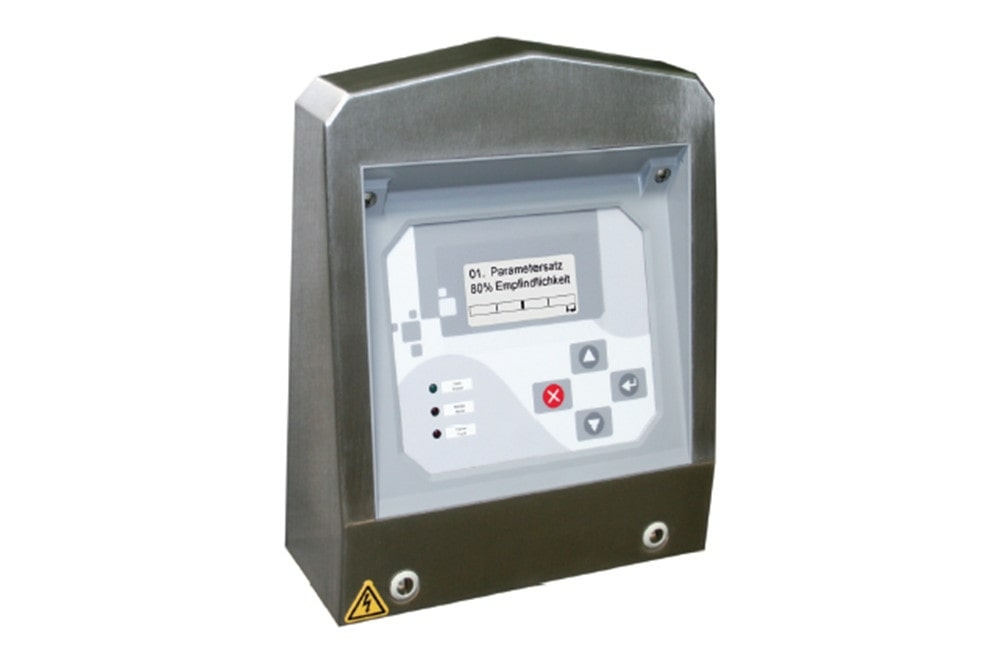

Unité de commande AMD 05
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Unité de commande avec alimentation régulable intégrée, pour des performances fiables et pour faciliter les interventions de SAV
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Suivi du bon fonctionnement du système
- Commande tactile – à l’aide de 4 touches ergonomiques
- Écran LCD à cinq lignes, à rétroéclairage
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
Contenu des fournitures
Les détecteurs METRON 04 ProfiLine sont fournis avec les composants suivants:
- Tête de détection avec unité de commande intégrée
- Unité de commande
- Notice utilisateur
- Alimentation: 100 – 240 V AC, 50/60 Hz
- Puissance absorbée: max. 0,7 A
- Niveau de protection: IP 54
- Température d’exploitation min.: – 10 °C
- Température d’exploitation max.: + 50 °C
- Humidité relative de l’air: 0 – 95 % (sans condensation)
- Vitesse maximale à laquelle la détection des métaux est encore fiable: 10 m/s
- Câble d’alimentation: 1,8 m, avec fiche
